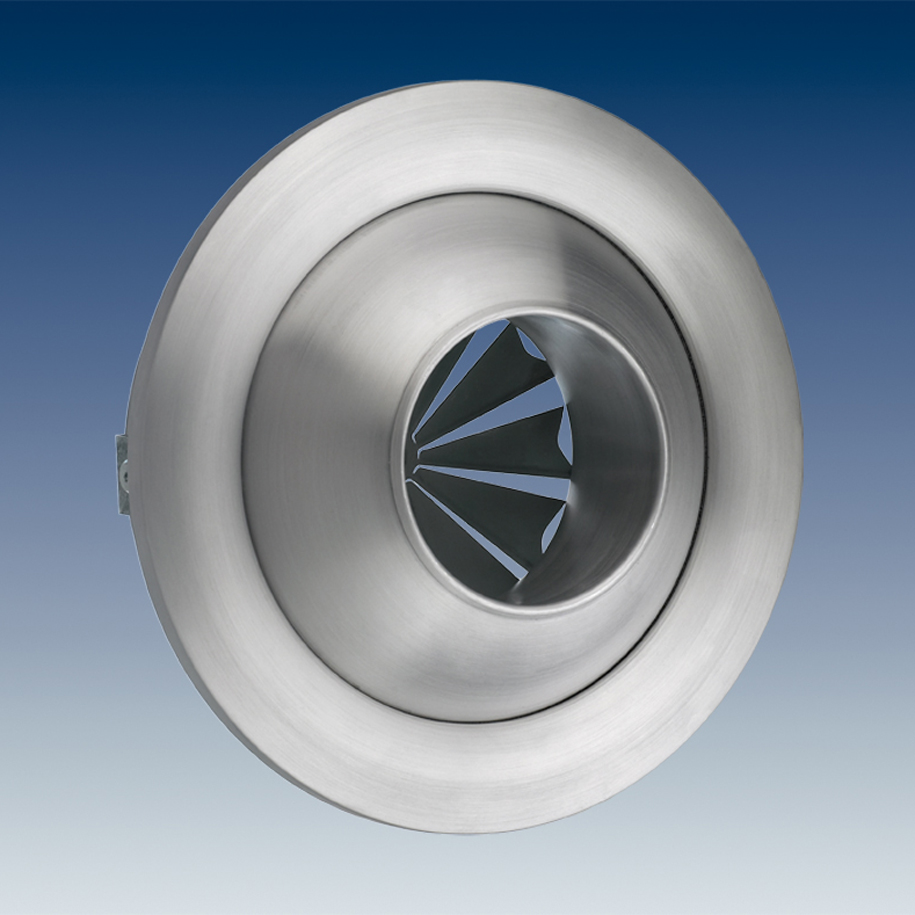

Wervelnozzle – DW-V2-DR

Specificaties

  • Wervelnozzle – DW-V2-DR

    Voor installaties op wanden, koven, balkons enz., speciaal voor ruimtes met hoge akoestische eisen.

    • Luchtdebiet: tot 1.420 m³/h
    • Grootte: DN 80 tot DN 250
    • Indringdiepte: 1 - 17 m
    • Uitblaashoogte: 2,8 – 10,0 m

  • Video

    Video afspelen

  • Categorie

    Luchtroosters - Wand

Omschrijving

  • Rond uitblaaspatroon
  • Voorzien van een wervelelement waardoor de indringdiepte beperkt wordt
  • Verstelbaar uitblaaspatroon tot ± 30º om de as
  • Laag geluidsvermogenniveau (Lwa)
  • Gering drukverlies
  • Directe aansluiting op luchtkanaal of koof of individueel aansluitbaar op ronde buis

Downloads

D1.2.3.2_DW-V2 nozzle

  • Twist nozzle with small je penetration for air distribution in narrow spaces, with built-in twist element
  • Circular free jet
  • Discharge direction adjustable through ± 30° around the swivel axis manually or with servomotor
  • Position of swivel axis also adjustable in the vertical plane, enabling to alter the discharge direction sideway
  • Low sound power level
  • Low pressure loss
  • Direct connection to main supply air duct or pressurized chamber, or connection with push-in end for spiral-seam duct and with slip-on end for shaped parts
